| SMA(附SMA發極性)射頻同軸連接器 |
|
溫 度 范 圍 |
-65～+165℃ |
特 性 阻 抗 |
50Ω |
工 作 電 壓 |
335Vmax(有效值) |
頻 率 范 圍 |
軟電纜:DC-12.4GHz;半剛性電纜:DC-18GHz |
介 質 耐 壓 |
海平面:1000V(volts RMS) |
接 觸 電 阻 |
內導體:≤3mΩ,外導體;≤2mΩ |
絕 緣 電 阻 |
≥5000MΩ |
插 入 損 耗 |
0.15dB at 6GHz |
射 頻 泄 漏 |
2～3GHz-60dB(軟電纜);-90dB(半剛電纜) |
|
電 壓 駐 波 比 |
直式接軟性電纜:≤1.15+0.02f 彎式接軟性電纜:≤1.20+0.03f 直式接半剛電纜:≤1.05+0.01f 彎式接半剛電纜:≤1.10+0.01f
|
連 接 器 耐 久 性 |
500次 |
|
|

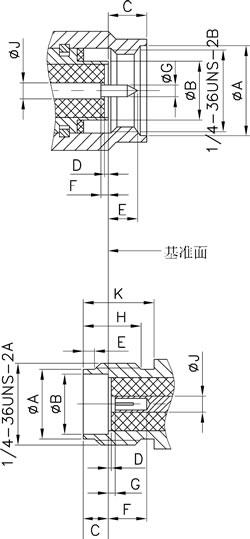

PLUG(mm)
代號 |
最小值 |
最大值 |
A |
6.35 |
6.73 |
B |
4.53 |
4.59 |
C |
2.54 |
3.43 |
D |
0.00 |
0.18 |
E |
1.91 |
2.54 |
F |
0.00 |
0.25 |
G |
0.90 |
0.94 |
J |
1.24 |
1.30 |
|
JACK(mm)
代號 |
最小值 |
最大值 |
A |
5.28 |
5.49 |
B |
4.60 |
4.70 |
C |
1.88 |
1.98 |
D |
0.00 |
0.18 |
E |
0.38 |
1.14 |
F |
2.92 |
- |
G |
0.00 |
0.25 |
H |
4.32 |
- |
J |
1.24 |
1.30 |
K |
5.54 |
- |
|
|
|
